KOMPATYBILNOŚĆ ELEKTROMAGNETYCZNA

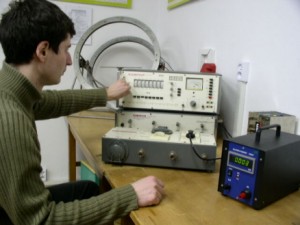

   W związku z coraz częstszą koniecznością wykonywania pomiarów z zakresu kompatybilności elektromagnetycznej oraz coraz większym zainteresowaniem tą tematyką, Laboratorium Pomiarowe "METROL" stworzyło nowoczesne stanowisko pomiarowe do badania zjawisk EMC. Jego wyposażenie pozwala na wykonanie badań odpornościowych EMC dla wszelkiego rodzaju urządzeń elektrycznych i elektronicznych przeznaczonych do pracy w środowisku przemysłowym lub gospodarstwach domowych.

   Laboratorium wykonuje badania kompatybilności elektromagnetycznej zgodnie z wymaganiami norm: PN-EN 61000-4-2, PN-EN 61000-4-3, PN-EN 61000-4-4, PN-EN 61000-4-5, PN-EN 61000-4-6, PN-EN 61000-4-8, PN-EN 61000-4-9, PN-EN 61000-4-11. Możliwości Laboratorium pozwalają na przeprowadzenie następujących testów:

  • badania odporności na serie szybkich zakłóceń impulsowych (BURST),

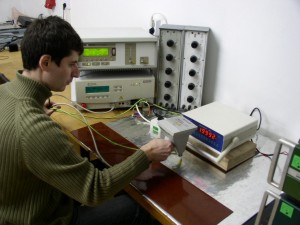

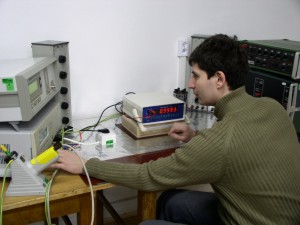

  • badania odporności na wyładowania elektrostatyczne (ESD),

  • badania odporności na udary impulsowe (SURGE),

  • badania odporności na wahania i zaniki napięcia zasilania (PQT),

  • badania wpływu zewnętrznych pól magnetycznych o częstotliwości sieciowej (PFMF),

  • badania wpływu impulsów pola magnetycznego związanych z impulsami udarowymi (PMF).





       Laboratorium posiada także możliwość wykonania testów polegających na określeniu wpływów sygnałów o częstotliwości radiowej, ponadto jest dobrze wyposażone w szereg filtrów sieciowych serii FN 2000 firmy SHAFFNER, spośród których możliwy jest wybór najbardziej optymalnego filtru dla badanego urządzenia. Dodatkowo realizujemy badania oraz przeprowadzamy analizy wpływu zakłóceń harmonicznych w sygnałach pomiarowych i zasilających.

       Bardziej szczegółowe parametry pomiarów z zakresu kompatybilności elektromagnetycznej zawiera poniższa tabela.



    Odporność na zakłócenia

    Wymagania norm

    Możliwości
    Laboratorium

    PN-EN 61000-6-2

    Seria impulsów nanosekundowych 5/50 ns (BURST):
    - na liniach zasilania,
    - na liniach danych

    PN-EN 61000-4-4

    2 kV / 5 kHz
    1 (2) kV / 5 kHz

    0,2...4,4 kV
    1...100 kHz

    Impuls udarowy 1,2/50 (8/20)ms (SURGE):
    - na liniach zasilania,
    - na liniach danych

    PN-EN 61000-4-5

    1kV/2kV
    2 kV

    0,2...4,4 kV
    0,1...1,1 kA

    Wyładowania elektrostatyczne (ESD):
    - wyładowania powietrzne,
    - wyładowania stykowe

    PN-EN 61000-4-2

    8 kV
    4 kV

    16,5 kV
    9 kV

    Dynamiczne zmiany napięcia zasilania, krótkotrwałe obniżenia, zaniki

    PN-EN 61000-4-11

    0,7Un

    10ms



    0,4Un 100ms÷1s



    0 Un

    10ms÷5s

    0,7Un 10ms÷5s

    0,4Un 100ms÷5s

    0 Un
    10ms÷5s

    Pole magnetyczne 50Hz

    PN-EN 61000-4-8

    30A/m

    0...400A/m

  •
