POMIARY
WIELKOŚCI ELEKTRYCZNYCH I NIEELEKTRYCZNYCH
W Laboratorium Pomiarowym "METROL" oprócz badań stopnia wytrzymałości elektrycznej
izolacji oraz innych parametrów dotyczących bezpieczeństwa elektrycznych i
elektronicznych przyrządów pomiarowych,. wykonywane są pomiary szeregu
wielkości, których zakresy wartości oraz najlepsze zdolności pomiarowe
Laboratorium wyszczególniono w poniższej tabeli.
|
Nazwa wielkości fizycznej |
Zakres pomiarowy |
Najlepsza zdolność pomiarowa |
|
Napięcie stałe
(U DC) |
±200mV |
±(6ppm N + 0,5ppm Z) |
|
±2V |
±(3ppm N + 0,2ppm Z) |
|
±20V |
±(3ppm N + 0,1ppm Z) |
|
±200V, ±1000V |
±(6ppm N + 0,2ppm Z) |
|
Napięcie przemienne
(U AC)
|
200mV |
10Hz ÷ 10kHz |
±(120ppm N + 20ppm Z) |
|
10kHz ÷ 30kHz |
±(300ppm N + 40ppm Z) |
|
30kHz ÷ 100kHz |
±(700ppm N + 100ppm Z) |
|
2V, 20V, 200V |
10Hz ÷ 10kHz |
±(100ppm N + 10ppm Z) |
|
10kHz ÷ 30kHz |
±(200ppm N + 20ppm Z) |
|
30kHz ÷ 100kHz |
±(500ppm N + 100ppm Z) |
|
1000V |
10Hz ÷ 10kHz |
±(100ppm N + 10ppm Z) |
|
10kHz ÷ 30kHz |
±(200ppm N + 20ppm Z) |
|
Napięcie stałe i przemienne
(U DC, U AC) |
0,5kV ÷ 15kV |
1% |
|
Prąd stały
(I DC) |
±0,2mA, ±2mA, ±20mA |
±(25ppm N + 2ppm Z) |
|
±200mA |
±(50ppm N + 5ppm Z) |
|
±2A |
±(150ppm N + 10ppm Z) |
|
± 5A |
± 0,0005% N |
|
±20A |
±0,0005% N |
|
± 10A ÷
± 1000A 1) |
±0,42% N |
|
Prąd przemienny
(I AC) |
0,2mA, 2mA, 20mA |
10Hz ÷ 5kHz |
±(200ppm N + 100ppm Z) |
|
200mA |
10Hz ÷ 5kHz |
±(200ppm N + 100ppm Z) |
|
2A |
10Hz ÷ 1kHz |
±(500ppm N + 200ppm Z) |
|
1kHz ÷ 5kHz |
±(0,15% N + 0,04% Z) |
|
5A |
10Hz ÷ 20kHz |
±0,05% N |
|
20A |
10Hz ÷ 20kHz |
±0,07% N |
|
100A |
50 Hz |
±0,04% N |
|
10A ÷
1000A 1) |
50Hz ÷ 100Hz |
±(0,7% N ¸ 0,6% N) |
|
Rezystancja
(R)
|
20Ω |
±(12ppm N + 1ppm Z) |
|
200Ω |
±(8ppm N + 0,3ppm Z) |
|
2kΩ, 20kΩ, 200kΩ |
±(6ppm N + 0,3ppm Z) |
|
2MΩ |
±(10ppm N + 0,7ppm Z) |
|
20MΩ |
±(20ppm N + 4ppm Z) |
|
100MΩ |
±(200ppm N + 45ppm Z) |
|
10 GW 2) |
±0,004% N |
|
Pojemność
(C) |
1nF, 10nF, 100nF, 1m F |
± 0,10% |
|
1m F
¸ 10m F |
± 0,10% |
|
10,000 1m F
¸ 40m F |
± (0,5% + 16,0 nF) |
|
40,001m F
¸ 400m F |
± (0,5% + 160,0 nF) |
|
400,01m F
¸ 1,0000mF |
± (0,5% + 1,6
m F) |
|
Kąt fazowy (φ) |
0 ÷ 360 º |
0,02 º |
|
Moc czynna
P, (bierna
Q) |
37,5W ÷ 6000W |
47Hz ÷ 63Hz |
0,02% |
|
37,5W ÷ 6000W |
63Hz ÷ 400Hz |
0,05% |
|
Częstotliwość (f) |
0MHz ÷ 10MHz |
2 x 10-8 |
|
Składowe harmoniczne |
1 ÷ 41 |
2% Z |
|
Współczynnik THD |
1 ÷ 41 |
0,02% |
|
Symulacja czujników termoelektrycznych |
J, K, S |
0,19 ºC ÷ 0,57 ºC |
1) Pomiar prądu cęgami.
2) Pomiar rezystancji
metodą techniczną.
Dysponując aparaturą pomiarową wysokiej klasy, do której należą min:

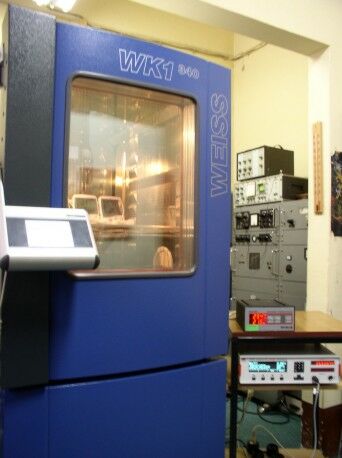

komora klimatyczna, precyzyjny dwukanałowy miernik temperatury, higrometr
oraz kalibrator sygnałów termoelektrycznych
Laboratorium Pomiarowe "METROL" przeprowadza również
pomiary temperatury i wilgotności względnej
powietrza.
Wyposażenie Laboratorium pozwala na
przeprowadzenie symulacji temperatury punktu rosy w zakresie od -10°C do
+20°C, z rozdzielczością 0,1°C oraz wilgotności względnej w zakresie od
10% do 90% RH, z rozdzielczością 0,1% RH.
Mierzone wielkości nieelektryczne oraz ich zakresy przedstawione zostały w tabeli.
|
Nazwa wielkości fizycznej |
Zakres pomiarowy |
Najlepsza zdolność pomiarowa |
|
Temperatura punktu rosy |
-10,0 ºC ÷ +20,0 ºC |
0,2 ºC |
|
Wilgotność względna |
10% RH ÷ 90% RH |
0,30% RH ÷ 1,9% RH |
|
Temperatura |
-30,000 ºC ÷ +150,000 ºC |
0,062 ºC ÷ 0,150 ºC |
|
